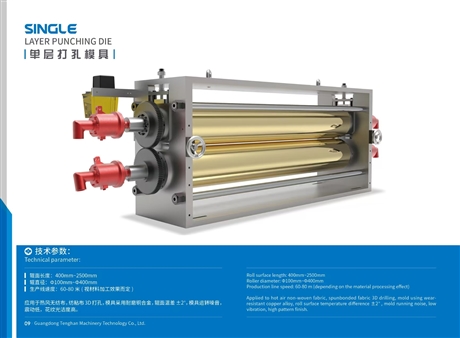

腾瀚机械 单层（双层）打孔压花复合模具（可根据客户需求定制）
Category:
Paper/Paper processing machinery/Punching machine
Model:
THJX20260101
Brand:
SINGLE
辊面长度:
400mm~2500mm
辊直径:
Φ100mm~Φ400mm
生产线速度:
60-80米/分钟
辊面温差:
±2℃
模具材质:
耐磨铜合金
适用材料:
热风无纺布、纺粘布
打孔类型:
3D立体打孔
运行噪音:
低噪设计
振动水平:
低振动
表面光洁度:
高光洁度
Retail Price
10,000,000.00USD
重量
kg
- Product Description
-
辊面长度 400mm~2500mm
辊直径 Φ100mm~Φ400mm
生产线速度 60-80米/分钟
辊面温差 ±2℃
模具材质 耐磨铜合金
适用材料 热风无纺布、纺粘布
打孔类型 3D立体打孔
运行噪音 低噪设计
振动水平 低振动
表面光洁度 高光洁度
Description :
单层打孔模具是专用于热风无纺布、纺粘布等材料进行3D立体打孔成型的核心工艺部件。它通过一对精密配合的打孔辊，在高速生产线上对卷材进行连续穿孔，形成具有特定透气性、吸水性和外观纹理的非织造布产品，广泛应用于卫生用品、医疗防护、农业覆盖等领域，解决传统平面打孔功能单一、手感硬挺的问题。该模具主体采用高强度钢架结构，内部核心打孔辊由耐磨铜合金制造，确保长期运行下的尺寸稳定性与抗疲劳性能。辊面长度覆盖400mm至2500mm，辊直径范围为Φ100mm至Φ400mm，可适配不同幅宽的生产线。辊面温差控制在±2℃以内，保证热敏材料加工时的均匀性；表面经过高精度抛光处理，花纹光洁度高，无毛刺、无划痕，满足高端医用或母婴用品的外观要求。执行标准参照行业通用机械安全规范，支持定制化花型设计。
选型时需根据生产线速度（60-80米/分钟）、材料厚度、目标孔径及排列密度确定辊径与辊长组合。适用于热风穿透无纺布、SMS复合布、PP纺粘布等热塑性非织造材料的在线打孔。不适用于金属箔、厚纸板或冷脆性材料。若需更高产能或更复杂三维结构，可考虑多层叠加模具或激光打孔系统，但本款单层模具在成本与维护便利性上更具优势，适合中高速稳定生产场景。
安装时需确保两辊平行度误差小于0.05mm，轴承座润滑周期建议每500小时加注一次高温锂基脂。日常维护包括定期清理辊面积累的纤维碎屑，检查齿轮传动是否异响，监测电机电流波动以判断负载异常。常见故障如孔位偏移多因张力不均引起，应调整导辊位置；花纹模糊则需停机抛光辊面或更换磨损严重的铜合金层。正常使用寿命可达3-5年，视材料 abrasive 性质而定，避免超负荷运行可显著延长服役周期。
AfterSalesService :
以客户设备稳定运行为核心，提供售前技术咨询、售中安装调试、售后保修维保、终身技术支持全流程服务，快速响应故障，降低客户停机损失。Key words:
